Description

Аттенюатор 10PMA-1 использует отражение Френеля на плоских передних поверхностях двух ортогональных оптических клиньев без покрытия для отбора около 0,09% входящего луча. Это устройство сохраняет как профиль излучения, так и поляризацию луча. 10PMA-1 подходит как для CW, так и для импульсного лазера с диаметрами лучей до 15 мм и мощностью от 10 мВт до 40 Вт.

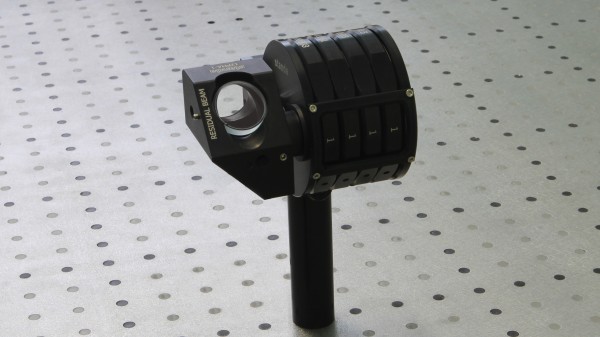

Переменные оптические аттенюаторы, такие как 10CWA168, могут быть объединены с 10PMA-1, чтобы обеспечить дополнительное точное ослабление.

Базовая модель, содержащая оптические клинья Infrasil302 без покрытия, может быть изменена в соответствии с требованиями конкретного применения. По запросу возможны различные материалы для оптических клиньев, AR с фиксированной длиной волны, а также широкополосные просветляющие покрытияBBAR, механические адаптеры, соответствующие требованиям заказчика.

Принцип работы: входящий пучок, оптическая ось которого ортогональна плоскости входного окна 10PMA-1 (INPUT), падает на поверхность первого клина под углом 45о, и в результате частичного отражения от нее (коэффициент отражения по мощности зависит от состояния поляризации входящего пучка, однако не превышает 0.1) направляется на поверхность второго клина также под углом 45o, при этом плоскости падения взаимно ортогональны. Лазерный пучок, отраженный от второго клина, направляется на выходное окно 10PMA-1 (SAMPLED BEAM), его ось ортогональна оси входящего пучка и смещена в поперечном направлении на 15 мм. Лазерное излучение, выходящее из окна RESIDUAL BEAM (ось выходящего пучка составляет угол порядка 5oс осью падающего), содержит свыше 90% энергии падающего пучка.

Особенности

• Сохраняет состояние поляризации излучения
• Не вносит искажений в волновой фронт
• Фиксированное точное ослабление (103) слабо зависит от длины волны
• Применяется для ослабления ультракоротких лазерных импульсов
• Оптические клинья устраняют появление ореолов и множественных отражений
• Полированные отражающие поверхности без покрытия (лазерного качества) для работы в широком диапазоне длин волн и высокой LIDT
• Стабильные механические и оптические характеристики в широком диапазоне температур
• Прочная и простая в использовании конструкция, не требующая обслуживания, долговечность
• Совместимость с VOA
