1TS – Опоры для оптического стола

SKU: 1TS Category:

Description

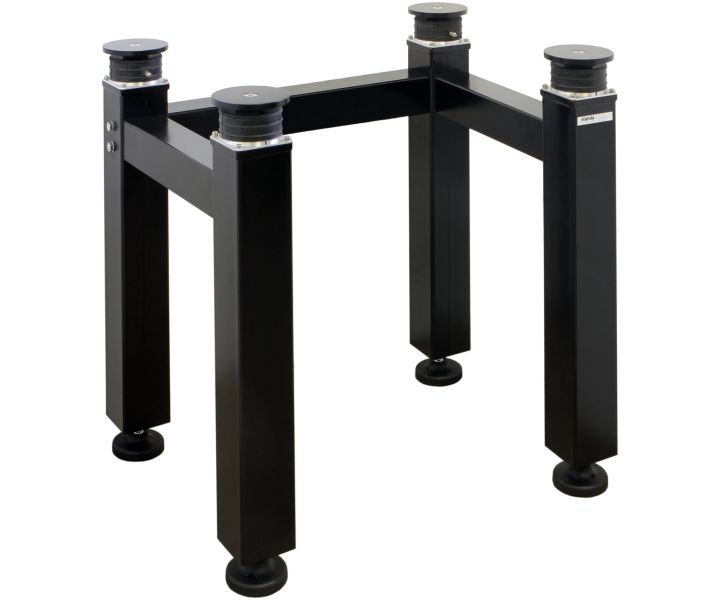

Опоры оптического стола 1TS сконструированы в первую очередь для сотовых оптических плит 1НТ. Они изготовлены из стальных труб с квадратным сечением 100 мм и с декоративным черным покрытием. 1TS состоит из двух опор формы «П», соединенные балкой. Опоры оптического стола 1TS подходят и к другим типам оптических плит и к прочему оборудованию. Это возможно по той причине, что плиты не прикручиваются к опорам, а свободно лежат на них.

По запросу Standa производит опоры для оптических столов любого размера и конструкции, способные выдерживать большие нагрузки. Опоры могут поставляться с различными системами выравнивания и вибрационного контроля.

Выравнивающие элементы

  • 1TS-AR -резиновый элемент выравнивания – гарантирует достаточную виброизоляцию.
  • 1TS-AS – твердотельный выравнивающий элемент – используется, когда не требуется демпфирование.
  • 1TS-AP -существуют разные модели 1TS-AP с различной грузоподъемностью (195, 540, 840, 1500 и 3000 кг). Собственная частота 3-5 Гц.

Пассивный виброизолятор с воздушным выравниванием (1TS-AP)

1TS-AP – это крепление для пневматической рессоры с низкой высотой и низкой жесткостью, подходящее как для пассивных, так и для динамических применений, где требуется собственная частота опор до 3-5 Гц.

Типичные пассивные применения включают защиту чувствительного к вибрации оборудования, такого как координатно-измерительные машины, приборы для метрологического контроля и электронные микроскопы.

Корпус 1TS-AP изготовлен из высококачественного CR с высокой эластичностью, не подверженного старению. Верхние и нижние пластины из оцинкованной стали.

Накачивание производится либо через «встроенный» стандартный шинный клапан, либо через постоянную подачу воздуха.

Максимальная нагрузка на 4 изолятора

  • 1TS-AP-200 – 195 кг
  • 1TS-AP-500 – 540 кг
  • 1TS-AP-1000 – 840 кг
  • 1TS-AR – 1500 кг
  • 1TS-AS – 3000 кг

Пример заказа:

1TS065-12-06-AR-CA
Размеры опор 650x1200x745 мм (Ширина х Длина х Высота)
4 шт 1TS-AR наверху
4 шт 1TS-AS снизу

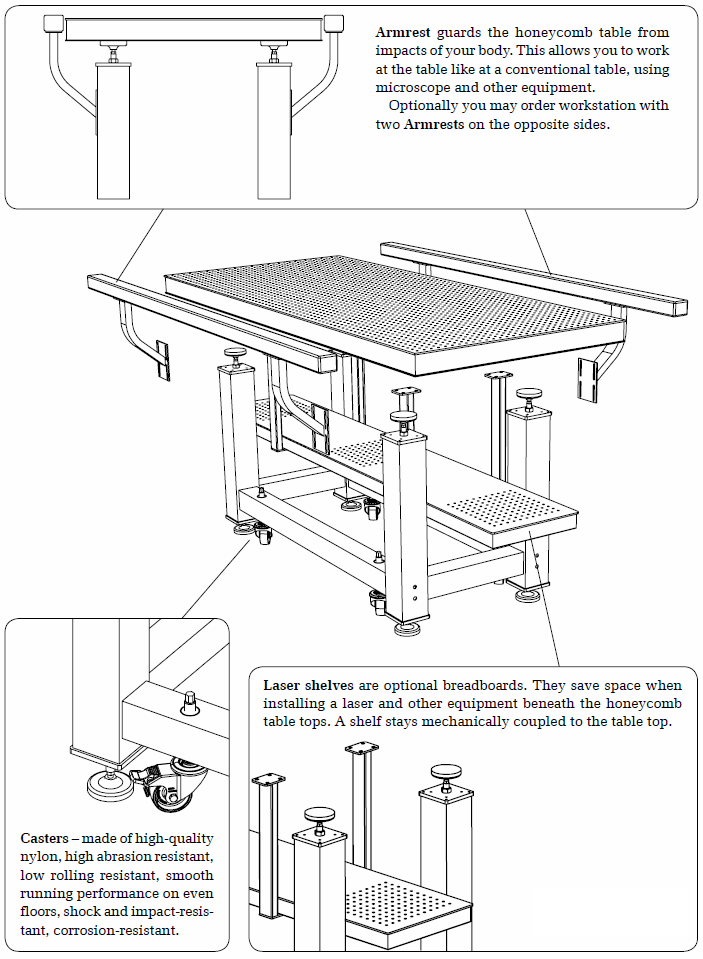

CA – колесики



Характеристики

Характеристики

Информация для заказа

Код заказа Размеры (Ш х Д х В), мм Вес, кг
1TS-AP-1000 – –
1TS-AP-200 – –
1TS-AP-500
 – –
1TS-AR
 – –
1TS-AS
 – –
1TS05-07-05-AP-1000
 500 х 700 х 700 ± 15 42
1TS05-07-05-AP-200 500 х 700 х 700 ± 15 42
1TS05-07-05-AP-500 500 х 700 х 700 ± 15 42
1TS05-07-05-AR 500 х 700 х 660 ± 25 42
1TS05-07-05-AS 500 х 700 х 660 ± 25 42
1TS05-07-06-AP-1000 500 х 700 х 800 ± 15 42
1TS05-07-06-AP-200 500 х 700 х 800 ± 15 42
1TS05-07-06-AP-500 500 х 700 х 800 ± 15 42
1TS05-07-06-AR 500 х 700 х 760 ± 25 42
1TS05-07-06-AS 500 х 700 х 760 ± 25 42
1TS05-12-05-AP-1000 500 х 1200 х 700 ± 15 45
1TS05-12-05-AP-200 500 х 1200 х 700 ± 15 45
1TS05-12-05-AP-500 500 х 1200 х 700 ± 15 45
1TS05-12-05-AR 500 х 1200 х 660 ± 25 45
1TS05-12-05-AS 500 х 1200 х 660 ± 25 45
1TS05-12-06-AP-1000 500 х 1200 х 800 ± 15 45
1TS05-12-06-AP-200 500 х 1200 х 800 ± 15 45
1TS05-12-06-AP-500 500 х 1200 х 800 ± 15 45
1TS05-12-06-AR 500 х 1200 х 760 ± 25 45
1TS05-12-06-AS 500 х 1200 х 760 ± 25 45
1TS065-12-05-AP-1000 650 х 1200 х 700 ± 15 51
1TS065-12-05-AP-200 650 х 1200 х 700 ± 15 51
1TS065-12-05-AP-500 650 х 1200 х 700 ± 15 51
1TS065-12-05-AR 650 х 1200 х 660 ± 25 51
1TS065-12-05-AS 650 х 1200 х 660 ± 25 51
1TS065-12-06-AP-1000 650 х 1200 х 800 ± 15 51
1TS065-12-06-AP-200 650 х 1200 х 800 ± 15 51
1TS065-12-06-AP-500 650 х 1200 х 800 ± 15 51
1TS065-12-06-AR 650 х 1200 х 760 ± 25 51
1TS065-12-06-AS 650 х 1200 х 760 ± 25 51
1TS065-18-05-AP-1000 650 х 1800 х 700 ± 15 64
1TS065-18-05-AP-200 650 х 1800 х 700 ± 15 64
1TS065-18-05-AP-500 650 х 1800 х 700 ± 15 64
1TS065-18-05-AR 650 х 1800 х 660 ± 25 64
1TS065-18-05-AS 650 х 1800 х 660 ± 25 64
1TS065-18-06-AP-1000 650 х 1800 х 800 ± 15 64
1TS065-18-06-AP-200 650 х 1800 х 800 ± 15 64
1TS065-18-06-AP-500 650 х 1800 х 800 ± 15 64
1TS065-18-06-AR 650 х 1800 х 760 ± 25 64
1TS065-18-06-AS 650 х 1800 х 760 ± 25 64
1TS065-22-05-AP-1000 650 х 2200 х 700 ± 15 70
1TS065-22-05-AP-200 650 х 2200 х 700 ± 15 70
1TS065-22-05-AP-500 650 х 2200 х 700 ± 15 70
1TS065-22-05-AR 650 х 2200 х 660 ± 25 70
1TS065-22-05-AS 650 х 2200 х 660 ± 25 70
1TS065-22-06-AP-1000 650 х 2200 х 800 ± 15 70
1TS065-22-06-AP-200 650 х 2200 х 800 ± 15 70
1TS065-22-06-AP-500 650 х 2200 х 800 ± 15 70
1TS065-22-06-AR 650 х 2200 х 760 ± 25 70
1TS065-22-06-AS 650 х 2200 х 760 ± 25 70
1TS08-12-05-AP-1000 800 х 1200 х 700 ± 15 58
1TS08-12-05-AP-200 800 х 1200 х 700 ± 15 58
1TS08-12-05-AP-500 800 х 1200 х 700 ± 15 58
1TS08-12-05-AR 800 х 1200 х 660 ± 25 58
1TS08-12-05-AS 800 х 1200 х 660 ± 25 58
1TS08-12-06-AP-1000 800 х 1200 х 800 ± 15 58
1TS08-12-06-AP-200 800 х 1200 х 800 ± 15 58
1TS08-12-06-AP-500 800 х 1200 х 800 ± 15 58
1TS08-12-06-AR 800 х 1200 х 760 ± 25 58
1TS08-12-06-AS 800 х 1200 х 760 ± 25 58
1TS08-18-05-AP-1000 800 х 1800 х 700 ± 15 –
1TS08-18-05-AR 800 х 1800 х 660 ± 25 –
1TS08-18-05-AS 800 х 1800 х 660 ± 25 –
1TS08-18-06-AP-1000 800 х 1800 х 800 ± 15 –
1TS08-18-06-AR 800 х 1800 х 760 ± 25 –
1TS08-18-06-AS 800 х 1800 х 760 ± 25 –
1TS08-22-05-AR 800 х 2200 х 660 ± 25 –
1TS08-22-06-AR 800 х 2200 х 760 ± 25 –
