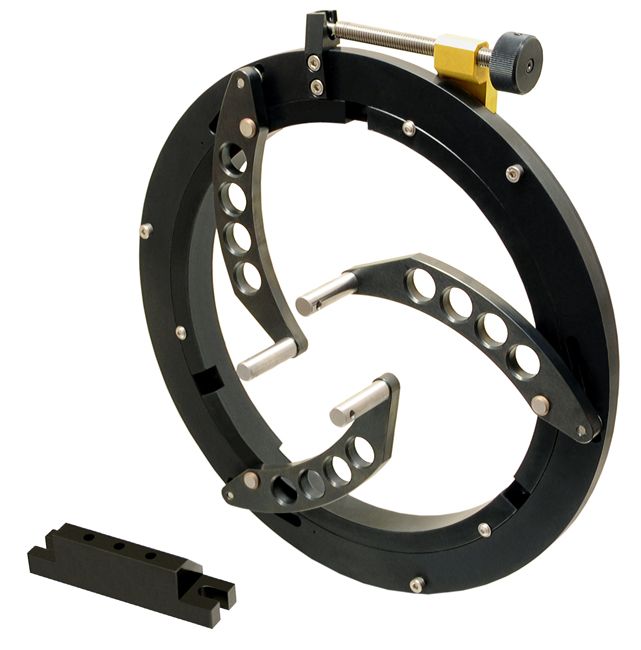

Самоцентрирующаяся оптическая система 4SCML-8 надежно центрирует и крепко удерживает круглую оптику и цилиндрические объекты. Это устройство особенно ценно, когда используются линзы разного диаметра, так как требуется повторное центрирование на постоянной высоте. Самоцентрирующееся оптическое крепление вмещает оптику размером до 8 дюймов (203,2 мм) и имеет большой размер для обеспечения легкого доступа пальцев к установке и изъятию оптики. Оптические элементы фиксируются и центрируются одновременно, регулируя приводной винт в верхней части устройства. Крепление для тяжелой оптики закрепляется клиньями. Крепление управляется только винтом, пружины в этой модели не используются. Поэтому крепление может использоваться в обратном режиме – для удержания различных колец и полых цилиндров изнутри.

3BP-4SCML-8- рекомендуемое основание, используемое для фиксации 4SCML-8 на оптическом столе или других подходящих основаниях. Монтажные основания различной формы могут быть изготовлены по заказу клиентов. Основание 3BP-4SCML-8 входит в комплект поставки 4SCML-8 по умолчанию, и его можно заказать отдельно.

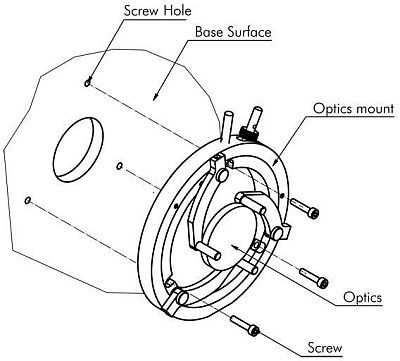

Кольцо основного корпуса изготавливается со специальными монтажными отверстиями, позволяющими прикреплять устройство непосредственно к вертикальной плоской поверхности. Входной сигнал и / или выход спектрометра.

Особенности

• Для оптики диаметром до 8 дюймов (регулируемый диапазон от 1′ (25.4 мм) до 8′(203.2 мм))
• 3 монтажные отверстия ?6.5 для крепления к плоской поверхности
• Может использоваться в обратном режиме – для удержания различных колец и полых цилиндров изнутри

Похожие модели: 4SCML-4, 4SCML-2 и 4LM13-40.
