Description

Миниатюрный прецизионный держатель зеркал/оптики 5OM111 позволяет точно регулировать положение небольших оптических элементов с чувствительностью 10 угловых секунд вокруг двух ортогональных осей. Держатель имеет отверстия M4 и M6 для крепления. 5OM111 предназначен для оптики диаметром 25 мм и меньше в установках с плотным расположением элементов.

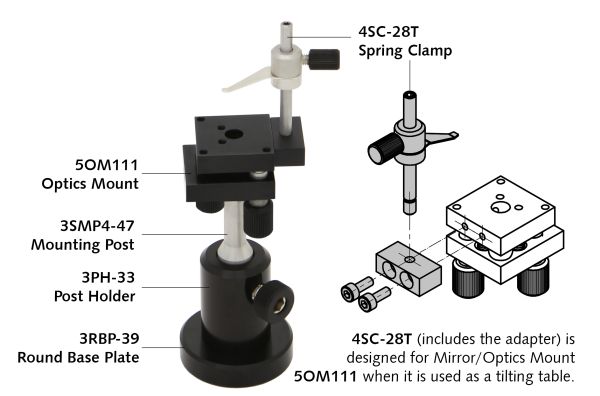

5OM111 может использоваться в качестве наклонной платформы – с пружинным зажимом 4SC-28M4 и стрежнями 3SMP4-47. Платформа крепления имеет световой диаметр 6,2 мм. Крепление имеет отверстия с шагом резьбы M6x0,35 мм на основании для регулировочных винтов. В качестве альтернативы, чтобы заказать крепление с привинченными винтами, добавьте код этого винта к заказу: 5OM111-9S127H.

Держатель зеркал/оптики 5OM111 с адаптерами 5OM111-A0 и 5OM111-A45 подходит для круглых (?24) и квадратных оптических элементов.

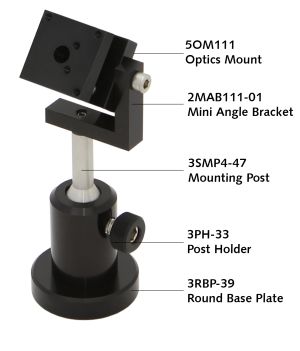

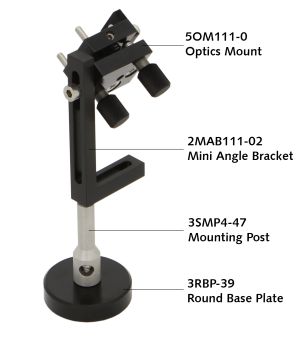

Для грубой регулировки по горизонтали можно использовать компактные держатели зеркал с угловыми мини кронштейнами 2MAB111. Для крепления могут использоваться стержни 3MP4, 3SMP4 и универсальные блоки для подъема оптической оси 3URB111.

Соединительный конус облегчает настройку адаптера в требуемое положение. Он освобождает край оптики для работы с лучом, который очень близко расположен к другому лучу. Оптика надежно зафиксирована на месте при помощи тефлонового винта (Вы можете также посмотреть адаптеры 5OM122T).

Особенности

• Чувствительность 10 угловых секунд
• Многофункциональный держатель
• Миниатюрный держатель для небольшой оптики
• Изготавливается из алюминия с черным анодированным покрытием
• Диапазон регулировки наклона±10°

Примеры кодов:

• 5OM111-0: держатель 5OM111 с адаптером 5OM111A0
• 5OM111-9S127H-0: держатель 5OM111 с винтами 9S127H и адаптером 5OM111A0
