Description

Прецизионные оптические держатели с боковой регулировкой позволяют значительно увеличить толщину оптического элемента, благодаря удобному доступу к регулировочным ручкам. Специально разработанная L-образная плоская пружина дает высокую стабильность платформы держателя. Пружина выполняет две функции: работает как обычная пружина и исключает возможность вращения платформы. Угловая регулировка в пределах ±2° вокруг каждой из двух ортогональных осей. Точные винты с шагом резьбы 0,25 мм обеспечивают чувствительность 10 угловых секунд. Три отверстия M4 по бокам основания и сзади позволяют закреплять держатели в различных конфигурациях – горизонтально или вертикально. Держатель производится из алюминия с черным анодированным покрытием. L-образная пружина производится из высококачественной нержавеющей стали.

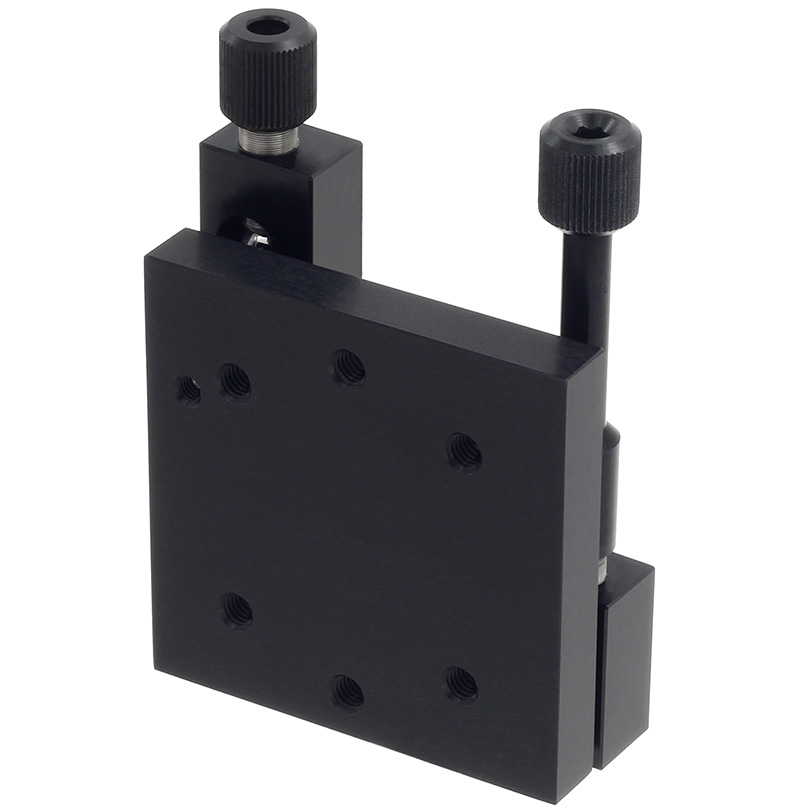

Универсальная платформа/держатель зеркал 5UM122T используется для точной регулировки стандартных зеркал, которые могут быть закреплены напрямую на держателе. Держатель также может быть использован горизонтально, как наклонная платформа для выравнивания оптомеханических элементов по двум осям.

Особенности

• Оригинальная L-образная плоская пружина
• Усиленные вставки под регулировочными винтами
• Идеально подходит для схем с нехваткой свободного места
• Регулировка по обоим углам осуществляется с одной стороны
• Точный регулировочный винт с шагом резьбы 0,25 мм
• Диапазон перемещения ±2°
