Description

Y-Z позиционер для линз и объективов 5ZYP – это компактный держатель, предназначенный для точного позиционирования оптических элементов в плоскости, ортогональной оптической оси. Идеально подходит для объективов микроскопов, зажимных патронов оптоволокна и диодных лазеров. Держатель позволяет перемещать закрепленный элемент в диапазоне 5 мм с чувствительностью 2 мкм. Два регулировочных винта Standa используются для позиционирования. Они могут быть заменены любыми винтами или микрометрами с резьбой для крепления M10x1.

Стандартная модель поставляется с винтами 9S65M. Эти винты не надо указывать при заказе. Если вы хотите заказать платформу с другими винтами, укажите это, добавив код винта к коду платформы. Два способа крепления 5ZYP: с помощью отверстия M6; с помощью соединительного конуса 3CC4, 3CC6 через отверстие ?7. Материал: алюминий с черным анодированным покрытием.

Вставное кольцо имеет резьбу 0.8′-36 RMS для объективов микроскопов

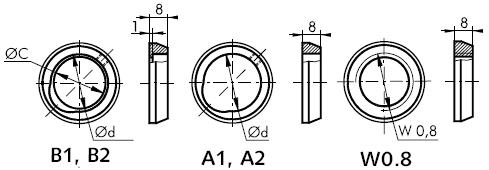

Вставные кольца для 5ZYP:

• 5ZYP-1 d = 25.5,C = 24
• 5ZYP-2 d = 51,C= 48

Модель с использованием данных позиционеров 10SF130.
