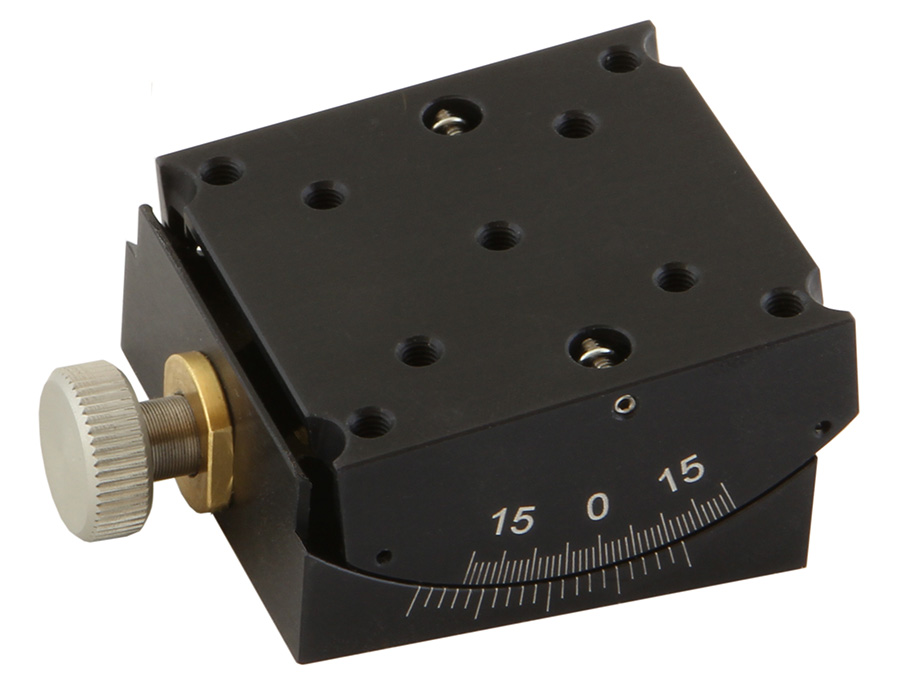

7G174-30 – Небольшой гониометр
- Диапазон вращения ±15°
- Точность установки 0,1°
- Максимальная горизонтальная нагрузка 1 кг
- Геометрия привода- тангенциальный рычаг
- Шаг винта 0,25 мм
Description
Особенности
- Компактный и прецизионный позиционер
- Вращение вокруг мнимой точки на высоте 15 мм
- Соединяются напрямую с трансляторами 174 и 184 серии

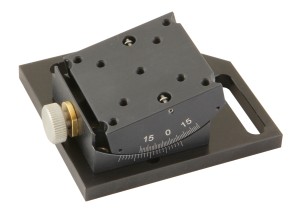

Основание 3UBP-03– для крепления гониометра к плоской поверхности, например, к оптическому столу.
Технические характеристики
Характеристики
Диапазон вращения гониометра ± 15 °
Разрешение чтения 0,1 ° (нониусная шкала)
Геометрия привода- hычаг (тангенциальный)
Шаг приводного винта 0,25 мм
Передаточное отношение 0 ° 27’59 “… 0 ° 30’45” (за оборот)
Десятичное соотношение 0,4665 ° … 0,5126 ° (за оборот)
Допустимая горизонтальная нагрузка 1кг
Материал корпуса-алюминий черный анодированный
Вес 0,1 кг
Информация для заказа
| Код заказа | Описание |
| 7G174-30 | Небольшой гониометр |
