7R172-2 – Поворотная платформа с апертурой 2 дюйма
- Диапазон вращения 360° с разрешением 1° (грубо), 10° с разрешением 1 угловая минута (точно)
- Чувствительность 20 угловых секунд
- Точность установки 1 угловая минута
- Максимальная горизонтальная нагрузка 15 кг
- Максимальная вертикальная нагрузка 7 кг
Description

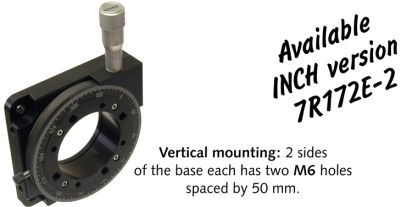

Поворотная платформа с апертурой 2 дюйма 7R172-2 позволяет выполнять вращение на 360° вручную. Вы можете зафиксировать положение после грубого вращения и использовать точное вращение в диапазоне 10° при помощи микрометра. Угловое положение может быть определено по шкале проградуированной через 1° по всему диапазону 360°. Платформа имеет отверстие в центре диаметром 50.8 мм. Для горизонтального крепления три угла основания имеют сквозные отверстия для винтов М6. Вертикальное крепление: по бокам основания имеются по два отверстия М6 на расстоянии 50 мм с каждой из двух сторон. Горизонтальное крепление: три угла основания имеют сквозные отверстия для винтов М6.
Особенности
- Механизм шарика качения
- Вращение 360°
- Точная регулировка в диапазоне 10°
- Отверстие со световым диаметром 50.8 мм (2 дюйма)
Технические характеристики
Характеристики
Диапазон вращения 360 °, разрешение 1 °; 10 °, разрешение 1 угл. мин.
Чувствительность 20 угловых секунд
Точность чтения 1 угл. мин.
Колебание 1 угл. мин.
Грузоподъемность
-По горизонтали 15 кг
-По вертикали 7 кг
Вес 0,58 кг
Информация для заказа
| Код заказа | Описание |
| 7R172-2 | Поворотная платформа с апертурой 2 дюйма |
| 7R172E-2 | Поворотная платформа с апертурой 2 дюйма |
