7T125 – Базовый линейный транслятор
- Тип- транслятор с низким профилем
- Диапазон перемещения 10 мм
- Чувствительность 1 мкм
- Максимальная горизонтальная нагрузка 10 кг
- Максимальная вертикальная нагрузка
- 3 кг (против), 0,5 кг (вдоль) (по отношению к направлению винта)
Description

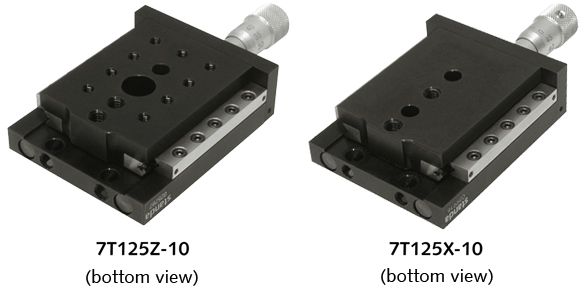

Базовые линейные трансляторы 7Т125. 7Т125Х-10 — для перемещения вдоль оси Х. Два таких транслятора собираются в XY транслятор с большой стабильностью (используются два винта М6). 7Т125Z-10 – для перемещения вдоль оси Z. Он имеет меньше предусмотренных для XY креплений, чем 7Т125Х. Вместо этого он имеет дополнительные крепежные отверстия для торцевых узлов. Для сборки в Z конфигурацию используются два винта М6. 7Т125Z-10 имеет отверстие М6 на платформе и М4 — в основании. Основание имеет отверстие со световым диаметром 12 мм, которое не перекрывается по длине всего перемещения. Платформа перемещается по шарикоподшипниковым направляющим и подпружинена. Максимальная нагрузка на платформу до 3 кг при вертикальной установке. Трансляторы крепятся напрямую к трансляторам своего или другого типа, а также к оптическому столу. Изготовлены из алюминия с черным покрытием.
Особенности
- Диапазон перемещения 10 мм
- Низкий профиль
- Напрямую собираются в X-Y-Z конфигурацию
Технические характеристики
Характеристики
Диапазон хода 10 мм
Чувствительность 1 мкм
Угловое отклонение <200 мкрад
Точность отслеживания 2 мкм
Точность чтения 5 мкм (1/2 деления)
Грузоподъемность
-По горизонтали 10 кг
-По вертикали (относительно ведущего винта): против 3 кг, далее 0,5 кг
Вес 0,3 кг
Информация для заказа
| Код заказа | Описание |
| 7T125X-10 | Базовый линейный транслятор |
| 7Т125З-10 | Базовый линейный транслятор |
| 7T125-XYZ |
Базовый линейный транслятор |
Документация
