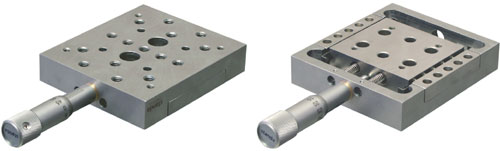

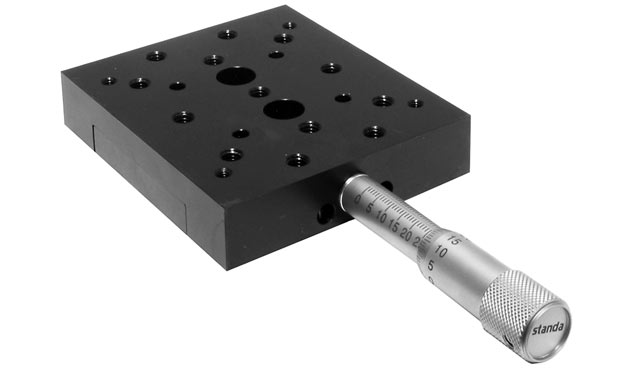

7T67-25 – Стабильный линейный транслятор из стали
- Тип- транслятор из стали
- Диапазон перемещения 25 мм
- Чувствительность 1 мкм
- Максимальная горизонтальная нагрузка 20 кг
- Максимальная вертикальная нагрузка 5 кг
Description
Cтабильный линейный транслятор из стали 7Т67-25 имеет большую поверхность для крепления, большой диапазон перемещения для своего относительно небольшого размера, низкий профиль, повышенную стабильность и точность. Конструкция корпуса усиливает транслятор, снижая возможность прогиба. Сталь, как материал, увеличивает стабильность. Вы можете добавить второй ведущий винт с другой стороны платформы (чтобы зафиксировать платформу в требуемом положении). Платформа подпружинена. Трансляторы могут легко соединяться с другими узлами своего типа, например, в X-Y конфигурации. Транслятор может применяться ‘вверх ногами’. В базовой пластине имеется два сквозных отверстия под винты М6 для быстрого соединения. Платформа имеет сквозные отверстия под винты М4. В стандартной версии используются микрометры 9S75M-25. Транслятор имеет черное анодированное покрытие.
Особенности
- Закрытая конструкция корпуса
- Диапазон перемещения 25 мм
- Множество крепежных отверстий
- Собираются в X-Y-Z конфигурацию
- Для Z оси добавьте 2АВ67-25
- Большая поверхность для крепления
- Изготовлен из стали
- Версия для работы в вакууме
Технические характеристики
Характеристики
Диапазон хода 25 мм
Чувствительность 1 мкм
Точность чтения 10 мкм
Угловое отклонение <200 мкрад
Точность отслеживания 2 мкм
Грузоподъемность:
-По горизонтали 20 кг
-По вертикали 5 кг
Сборки: XY- напрямую, Z- 2AB67-25
Информация для заказа
| Код заказа | Описание |
| 7T67-25 | Стабильный линейный транслятор из стали, вес 0,78 |
| 7T67-25XY | Стабильный линейный транслятор из стали, вес 1,7 |
| 7T67-25XYZ |
Стабильный линейный транслятор из стали, вес 2,58 кг |
| 7T67SS-25 |
Стабильный линейный транслятор из стали, вес 0,8 кг |
| 7T67SS-25XY |
Стабильный линейный транслятор из стали, вес 1,6 кг |
| 7T67SS-25XYZ |
Стабильный линейный транслятор из стали, вес 2,6 кг |
