7T68-25 – Стабильный алюминиевый транслятор
- Тип- транслятор с низким профилем
- Диапазон перемещения 25 мм
- Чувствительность 1 мкм
- Максимальная горизонтальная нагрузка 20 кг
- Максимальная вертикальная нагрузка 5 кг
Description
Стабильный линейный транслятор из алюминия 7Т68 имеет большую поверхность для крепления, большой диапазон перемещения для его относительно небольшого размера, низкий профиль, повышенную стабильность и точность. Конструкция корпуса усиливает транслятор, снижая возможность прогиба. Платформа подпружинена. Трансляторы могут быть легко соединены с другими узлами своего типа, например в X-Y конфигурации. Ось Z крепится при помощи углового кронштейна 2АВ67-25-AL. Транслятор может использоваться ‘вверх ногами’. В основании имеется два сквозных отверстия под винты М6 для быстрого соединения. Платформа имеет 4 сквозных отверстия под винты М4.Вставьте винты сверху или снизу через сквозные отверстия в платформе / основании. В стандартной версии используются микровинты 9S75M-25.
Особенности
- Закрытая конструкция корпуса
- Диапазон перемещения 25 мм
- Большая поверхность для крепления
- Легко собираются в X-Y конфигурацию
- Большое количество крепежных отверстий
Технические характеристики
Характеристики
Диапазон хода 25 мм
Чувствительность 1 мкм
Точность чтения 10 мкм
Угловое отклонение <200 мкрад
Точность отслеживания 2 мкм
Грузоподъемность:
-По горизонтали 20 кг
-По вертикали 5 кг
Вес 0,4

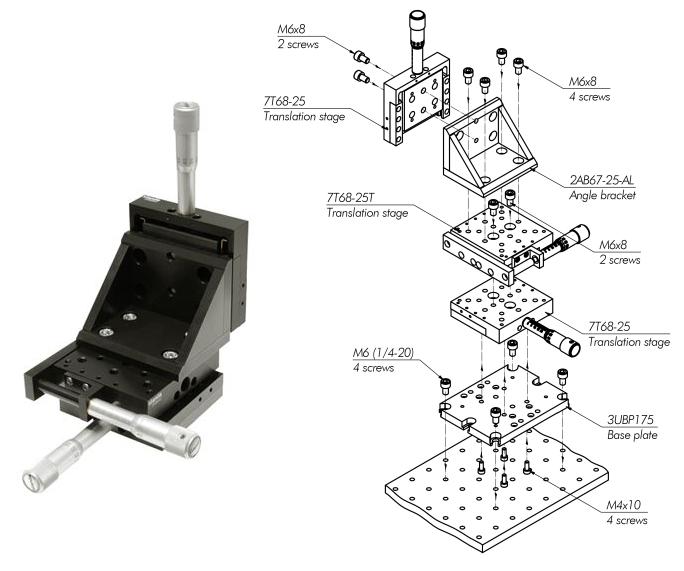

Сборки: XY напрямую, Z- 2AB67-25-AL
Материал-черный анодированный алюминий
Информация для заказа
| Код заказа | Описание |
| 7T68-25 | Стабильный алюминиевый транслятор, стандартный |
| 7T68-25T | Стабильный алюминиевый транслятор, с боковым приводом |
| 7T68-25TM |
Стабильный алюминиевый транслятор, правосторонний с боковым приводом |
| 7T68-25XYZ | Стабильный алюминиевый транслятор, трёхосевой |
