Description

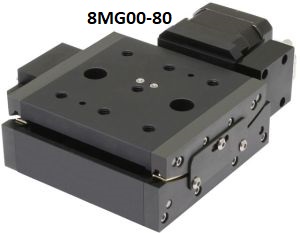

Гониометры вращают объект вокруг оси, расположенной вне корпуса устройства (как правило, над платформой), поэтому оптическая ось не перекрывается осью самого устройства. Гониометры имеют малую дальность перемещения и большую стабильность по сравнению с поворотными платформами. Гониометры должны иметь разную высоту точек вращения, поэтому, когда вы кладете гониометры друг на друга, они вращают объект вокруг общей точки в пространстве (8MG00-50 поверх 8МG00-80). Механизм плавно перемещается на шарикоподшипниках. Положение считывается с точностью до одного оборота на шкале, выгравированной на барабане, расположенным на оси двигателя. Абсолютное положение определяется компьютером. Гониометры имеют два концевых переключателя, сигнализирующих о достижении пределов перемещения. Переключатели также могут использоваться для приблизительного установления нулевого положения. Гониометр приводится в движение шаговым двигателем. Барабан на его оси обеспечивает ручную регулировку.

Особенности

• Срок службы 20 миллионов полных шагов
• Вращает объекты без перекрывания оптического пути
• Превосходная стабильность
• Вращение вокруг 1-й или 2-х осей
• Плавное перемещение на шарикоподшипниках
• Компактный квадратный корпус

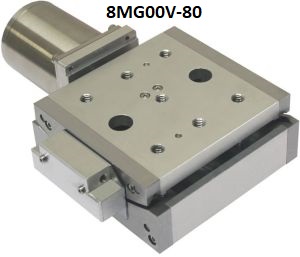

8MG00V-80- для вакуума до 10-6 Торр.
