8MKVDOM-2-DC- Моторизованный держатель оптики с вертикальной регулировкой и двигателем постоянного тока
- Диапазон наклона ±2,5°
- Разрешение по горизонтали 1 угловая секунда
- Разрешение по вертикали 1,25 угловых секунд
- Диаметр оптики 50,8 мм
- Световой диаметр 48 мм
Description

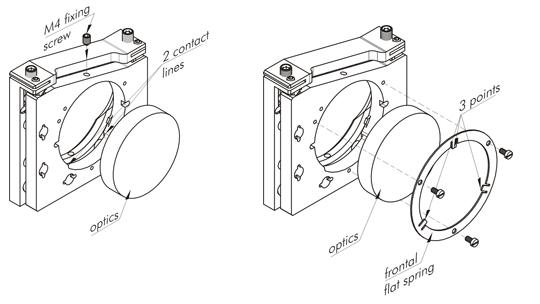

Моторизованный держатель оптики с вертикальной регулировкой и двигателем постоянного тока 8MKVDOM-2-DC предназначены для минимизации искажений волнового фронта, вызванных самим держателем. В обычных держателях зеркало удерживается винтом сбоку. Радиальные силы, действующие на зеркало, вызывают паразитные искажения волнового фронта, такие как астигматизм. Держатели 8MKVDOM-2-DC используют надежное 3-точечное крепление между передней плоской пружиной и задней панелью. Равномерно распределенные осевые силы устраняют искажение волнового фронта. Из-за тепловых процессов в креплении держателя были убраны все металлические внутренние напряжения, и держатель не совершает микродвижений. Эти крепления идеально подходят для промышленного применения в различных оптических устройствах (лазерные резонаторы, оптические узлы, схемы с небольшим расстоянием между элементами) из-за надежной стабильности.
Особенности
- Для оптики диаметром 2 дюйма
- Материал: нержавеющая сталь
- Компактная конструкция
- Высокая стабильность
- Доступна версия для оптики диаметром 1 дюйм –8MKVDOM-1-DC
- Доступна версия с шаговым двигателем 8MKVDOM
- Доступна версия с ручной регулировкой (также и для вакуума) 5KVDOM-2, 5VDOM-2
- Версия для работы в вакууме
Модели
8MKVDOMV-2-DC- стандартная модель с фиксирующим винтом, имеющим пластиковый кончик. Крепление по трем точкам. Только для оптики толщиной 8 мм
8MKVDOM-2-05-DC – если толщина Вашей оптики 12.7 мм, предлагается держатель с адаптером
Технические характеристики
Характеристики
Диаметр оптики 50,8 мм
Чистая диафрагма 48 мм
Диапазон наклона / наклона ± 2,5 °
Угловое разрешение
-по горизонтали 1 угл. сек.
-по вертикали 1,25 угл. сек. при среднем наклоне платформы
Шаг ходового винта 0,25 мм
Кабель длиной 1,2 м в комплекте
Установленные приводы 2 х 8CMA16DC-13/15
Концевые выключатели оптопары 2 на привод
Двигатель постоянного тока DCE1524
Разъем двигателя HDB15 (М)
Рекомендуемые контроллеры 8SMC5-USB, 8DCMC1-USB
Информация для заказа
| Код заказа | Описание |
| 8MKVDOM-2-05-DC | Моторизованный держатель оптики с вертикальной регулировкой и двигателем постоянного тока |
| 8MKVDOM-2-DC | Моторизованный держатель оптики с вертикальной регулировкой и двигателем постоянного тока |
