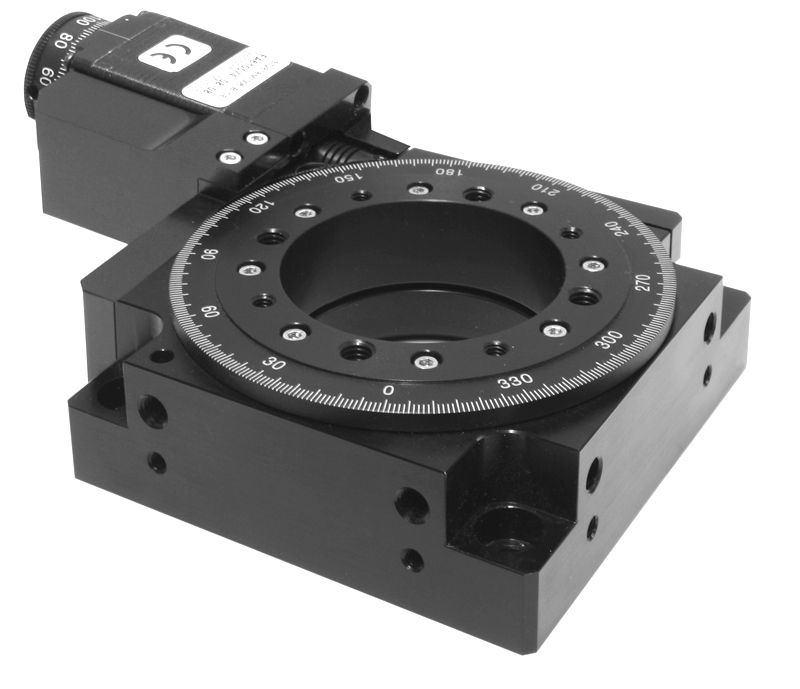

8MR190-2 – Моторизованная поворотная платформа
- Угол вращения 360°
- Разрешение на полном шаге 0,6’
- Максимальная горизонтальная нагрузка 10 кг
- Максимальная радиальная нагрузка 2 кг
- Максимальная скорость вращения 2 об/мин или 8 об/мин
Description
8MR190-2- Транслятор без двигателя. Standa может оснастить транслятор любым предложенным Вами шаговым или DC двигателем.

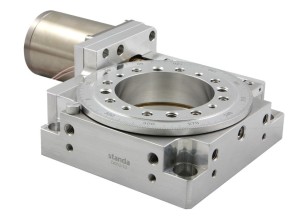

8MR190V-2-VSS42- версия для работы в вакууме. Совместима с вакуумом до 10-6 Торр
Особенности
- Высокая стабильность
- Нулевой люфт
- Отверстие диаметром 50,8 мм (2 дюйма)
- Концевой переключатель для установки положения ‘нуля’
- Разрешение 4,5 угловые секунды (1/8 шага)
- Вращение на 360°, цена деления шкалы 1°
- Любой другой двигатель на заказ
- Модификации крепления на заказ
- Версия для работы в вакууме 8MR190V-2
Технические характеристики
| Характеристики | 8MR190-2-28 | 8MR190V-2-VSS42 | 8MR190-2-DCE |
| Диапазон вращения | 360 ° | 360 ° | 360 ° |
| Разрешение на полном этапе | 0,6 (0,01 °) | 0,6 (0,01 °) | – |
| Максимальная скорость вращения | 8 об / мин | 2 об / мин | – |
| Люфт | 0 | 0 | 0 |
| Колебание | 0,5 | 0,5 | 0,5 |
| Эксцентриситет | 10 мкм | 10 мкм | 10 мкм |
| Грузоподъемность | |||
| По горизонтали | 10кг | 10кг | |
| По вертикали | 2кг | 2кг | |
| Крутящий момент | 1 Нм | 0,6 Нм | |
| Вес | 1кг | 1кг | |
| Рекомендуемые контроллеры | 8SMC5-USB | 8DCMC1-USB 8SMC5-USB |
|
| Механический переключатель исходного положения | 1, нажатие – “закрыто” | ||
| Модель | 8MR190-2-28 | 8MR190-2-4247 | 8MR190-2-4233 | 8MR190-2-ZSS43 | 8MR190V-2-VSS42 |
| Коннектор | HDB15 (M) | DB9 (М) | DB9 (М) | DB9 (М) | HDB15 (М) |
| Кабель | интегрированная длина 1,6 м |
1,8 м | 1,8 м | 1,8 м | длина 2 м, совместим с ВН |
Информация для заказа
| Код заказа | Описание |

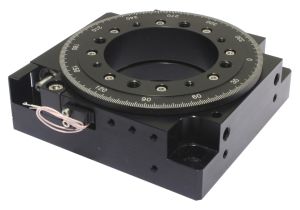

| 8MR190-2 | Моторизованная поворотная платформа без двигателя (подготовлен к установке двигателя) |
| 8MR190-2-28 | Моторизованная поворотная платформа 8MR190-2 с шаговым двигателем 28 (0,67А, 200 шагов) |
| 8MR190-2-28-MEn1 |
Моторизованная поворотная платформа 8MR190-2 с шаговым двигателем 28 (0,67A, 200 шагов) и энкодером |
| 8MR190-2-4233 |
Моторизованная поворотная платформа 8MR190-2 с шаговым двигателем 4233 (0,4А, 200 шагов) |
| 8MR190-2-4247 |
Моторизованная поворотная платформа 8MR190-2 с шаговым двигателем 4247 (1,2 А, 200 шагов) |
| 8MR190-2-SM |
Универсальная система Smart Motor |
| 8MR190-2-ZSS43 |
Моторизованная поворотная платформа 8MR190-2 с шаговым двигателем ZSS43 (1,2 А, 200 шагов) |
| 8MR190E-2 | Моторизованная поворотная платформа без двигателя (подготовлен к установке двигателя) |
| 8MR190E-2-28 | Моторизованная поворотная платформа 8MR190-2 с шаговым двигателем 28 (0,67А, 200 шагов) |
| 8MR190E-2-4233 | Моторизованная поворотная платформа 8MR190-2 с шаговым двигателем 4233 (0,4А, 200 шагов) |
| 8MR190E-2-4247 | Моторизованная поворотная платформа с шаговым двигателем 4247 (1,2 А, 200 шагов) |
| 8MR190E-2-SM | Универсальная система Smart Motor |
| 8MR190E-2-ZSS43 | Моторизованная поворотная платформа 8MR190-2 с шаговым двигателем ZSS43 (1,2 А, 200 шагов) |
| 8MR190EV-2-VSS42 | Моторизованная поворотная платформа 8MR190V-2 с шаговым вакуумным двигателем VSS42 |
| 8MR190V-2-VSS42 | Моторизованная поворотная платформа 8MR190V-2 с шаговым вакуумным двигателем VSS42 |
