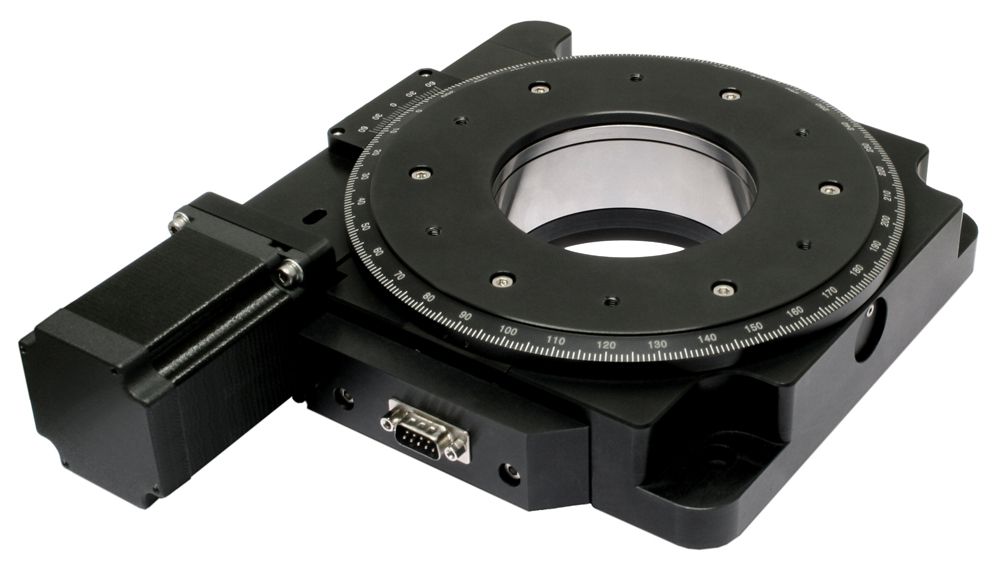

8MR190-90 – Большая моторизованная поворотная платформа
- Диапазон вращения 360°
- Разрешение на полном шаге 54”
- Разрешение на 1/8 шага 6.75”
- Максимальная горизонтальная нагрузка 40 кг, 60 кг
- Максимальная радиальная нагрузка 20 кг, 25 кг
Description
Особенности
- Материал – закаленная сталь с корпусом из алюминия
- Шарикоподшипники большого диаметра
- Отношение червячной передачи – 1:120
- Концевой переключатель на эффекте Холла
- Шаговый двигатель или двигатель постоянного тока с энкодером
- Двигатель может быть снабжен редуктором по заказу
- Предлагаются версии с шаговым двигателем, совместимые с вакуумом до 10-6 Торр
- Высокая максимальная нагрузка
- Версия для работы в вакууме 8MR190V-90
Технические характеристики
| Модель | 8MR190-90-59 | 8MR190-90-4247 | 8MR190V-90-VSS43 |
| Диапазон перемещения | 360 ° непрерывно | ||
| Разрешение | |||
| в полном объеме * | 54 угл. ссек. | ||
| с шагом 1/8 * | 6,75 угл. сек. | ||
| Повторяемость (двунаправленная) | 72 угл. сек. | ||
| Люфт | 40 угловых секунд максимум | ||
| Максимальная скорость* | 10 об / мин. | 6 об / мин. | 4 об / мин. |
| Колебание | 40 мкРа | ||
| Кабель | Длина 1,6 м | Длина 2 м, без вакуума | |
| Разъем двигателя | DB9 (M) | HDB15 (M) | |
| Шаговый двигатель | 5918 | 4247 | VSS43 |
| Грузоподъемность | |||
| По горизонтали | 60 кг | 40 кг | |
| Радиальная | 25 кг | 20 кг | |
| Вес | 6,6 кг | 5,7 кг | |
| Рекомендуемые контроллеры | 8SMC5-USB | ||
| Переключатель исходного положения холла | 1, нажатие – “закрыто” | ||
Информация для заказа
| Код заказа | Описание |
| 8MR190-90-4247 | Большая моторизованная поворотная платформа с шаговым двигателем 4247 (1,2 А, 200 шагов) |
| 8MR190-90-4247-MEn1 | Большая моторизованная поворотная платформа с шаговым двигателем 4247 (1,2 А, 200 шагов) и энкодером |
| 8MR190-90-59 | Большая моторизованная поворотная платформа с шаговым двигателем 5918 (2,1А, 200 шагов) |
| 8MR190-90-59-MEn2 | Большая моторизованная поворотная платформа с шаговым двигателем 5918 и энкодером |
| 8MR190V-90-VSS42G6 | Большая моторизованная поворотная платформа с шаговым вакуумным двигателем VSS42 и редуктором |
| 8MR190V-90-VSS43 | Большая моторизованная поворотная платформа с шаговым вакуумным двигателем VSS43 |
Документация
Видео
Бренд
Standa
Компания Standa была основана в Вильнюсе, Литва, в 1987 году, и в настоящее время в компании работает более 150 сотрудников. Standa имеет собственную производственную базу, в которую входят токарные, фрезерные и шлифовальные станки с ЧПУ. В настоящее время компания разрабатывает и производит лазеры с диодной накачкой, оптико-механические компоненты и современные устройства управления движением.
