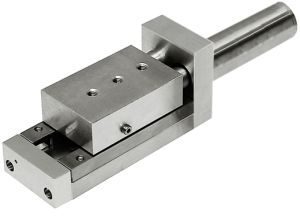

8MT173-DCE2 / -DCJ – Моторизованный линейный транслятор с двигателем постоянного тока
- Диапазон перемещения 10, 20, 25, 30 мм
- Разрешение 0.029 – 0.058 мкм
- Максимальная горизонтальная нагрузка 5 кг
- Максимальная вертикальная нагрузка 1 кг
- Максимальная скорость 0.038 мм/с, 0.16 мм/с, 0.5 мм/с
Description
Трансляторы серии 8MT173-DCE2 оснащены двигателем постоянного тока, включая энкодер. Двигатель постоянного тока обеспечивает более плавное движение и работу с обратной связью. Большое количество редукторов обеспечивает высокое разрешение, но низкую скорость работы. Идеально подходит для приложений, требующих высокой точности, но не чувствительных к ограничениям скорости.
Трансляторы серии 8MT173-DCJ оснащены двигателем постоянного тока без энкодера и могут работать только с джойстиком. Идеально подходит для систем с собственной обратной связью, например, визуальная обратная связь при использовании микроскопа.
Модели серии 8MT173V-DCE для работы в вакууме оснащены двигателем постоянного тока, работающим в вакууме до 10-6 Торр, все механические части смазываются консистентной смазкой, совместимой с высоким вакуумом. Алюминиевые детали не анодированы. Трансляторы очищаются в вакуумной камере и упаковываются перед отправкой, так что их можно сразу же поместить в вакуумную камеру после покупки, не испортив вакуум. Очистка и упаковка не включены в стоимость.
Джойстики:
- 8JX.01 – для 8MT173-DCJ, управление одной осью.
- 8JXY-02 – для управления двигателем постоянного тока, управления двумя осями
Технические характеристики
| Модель | 8MT173-DCE2 | 8MT173-DCJ | 8MT173V-DCE |
| Диапазон хода, мм | 10 | 20 | 25 | 30 | ||
| Шаг ходового винта, мм | 0,25 | ||
| Разрешение, мкм | 0,058 | – | 0,028 |
| Минимальное инкрементное перемещение, мкм | 0,1 | 0,1 | 0,1 |
| Двунаправленная повторяемость, мкм | 0,4 | ||
| Максимальная скорость *, мм / с | 0,5 | 0,038 | 0,16 |
| Грузоподъемность: | |||
| По горизонтали, кг | 5 | ||
| По вертикали, кг | 1 | ||
| Кабель | интегрированный, длина 1,6 м | встроенный вакуумный кабель, длина 2 м | |
| Разъем двигателя | HDB15 (М) | DB9 (М) | HDB15 (М) |
| Двигатель постоянного тока | DCE369751 | DCJ252445 | DCE1841 |
| Вес, кг | 0,43 | 0,46 | 0,47 | 0,48 | ||
| Сборки: | |||
| XY | 2CP173-20 | 2CP173V-20 | |
| Z | 2AB173-20 | 2AB173V-20 | |
| Рекомендуемые контроллеры | 8DCMC1-USB 8SMC5-USB |
8JX.01 8JXY.01 | 8DCMC1-USB 8SMC5-USB |
| Механические концевые выключатели | 2, нажатие “закрыто” * | ||
Информация для заказа
| Код заказа | Диапазон хода, мм |
| 8JX.01 | 1 осевое управление |
| 8JXY-02 | 2-х осевое управление |
| 8MT173-10DCE2 |
10 |
| 8MT173-10DCJ |
10 |
| 8MT173-20DCE2 | 20 |
| 8MT173-20DCJ |
20 |
| 8MT173-25DCE2 | 25 |
| 8MT173-25DCJ |
25 |
| 8MT173-30DCE2 |
30 |
| 8MT173-30DCJ |
30 |
| 8MT173V-10DCE | 10 |
| 8MT173V-20DCE |
20 |
| 8MT173V-25DCE |
25 |
| 8MT173V-30DCE | 30 |
