8MT175V – Моторизованный транслятор для вакуума
- Шаг ведущего винта 0.5 мм
- Разрешение на полном шаге 2.5 мкм
- Максимальная скорость 5 мм/с
- Максимальная горизонтальная нагрузка 8 кг
- Максимальная вертикальная нагрузка 3 кг
Description

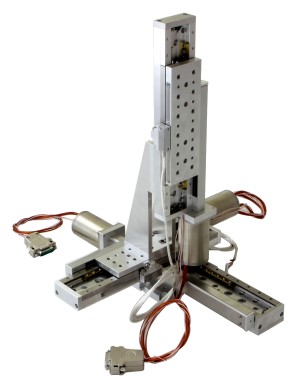

Моторизованные трансляторы оснащены совместимым с вакуумом шаговым двигателем. Трансляторы собираются в X-Y конфигурацию напрямую, используя винты M6. Угловой кронштейн 2AB175V используется для вертикального монтажа трансляторов; он также используется для X-Y-Z конфигураций. Для крепления трансляторов на плоской поверхности Вам понадобится основание 3UBP175V.
Совместимые с высоким вакуумом Sub-D (male или female) 9 или 15-контактные разъемы можно заказать отдельно. Разъемы изготовлены из стеклонаполненного полимера с наружной поверхностью из нержавеющей стали и подходят для высокого вакуума (10-6 мбар) и температуры до 110 °C.
Характеристики Sub-D разъема
- Вакуум:10-6 мбар
- Материал корпуса: DEP
- Диапазон рабочих температур:-55°C – 110°C
- Материал контактов: позолоченный медный сплав
Разъемы других размеров доступны по запросу.
Стандартная модель (не для вакуума) 8MT175.
Особенности
- Узкий
- Компактная конструкция
- Разрешение 0.31 мкм ( 1/8 шага)
- Высокая точность направляющих
- Шаг ведущего винта 0.5 мм
- ДоступнаX-Y-Z конфигурация
Компания Standa предоставляет возможность модернизации стандартных позиционеров для работы в экстремальных условиях: вакууме, отрицательных температурах. Для получения полной информации оставьте запрос на сайте.
Технические характеристики
Характеристики
Шаг ходового винта 0,5 мм
Разрешение на полном этапе 2,5 мкм
Максимальная скорость 5 мм / с
Грузоподъемность
-По горизонтали 8 кг
-По вертикали 3 кг
Вакуум, Торр 10 -6
Разъем двигателя DB9 (М)
Шаговый двигатель VSS42
Сборки: XY напрямую, Z 2AB175V
На ровную поверхность 3BP175В
Рекомендуемые контроллеры 8SMC5-USB
Информация для заказа
| Код заказа | Диапазон хода, мм | Вес, кг |
| 8MT175V-100-VSS42 | 100 | 1,5 |
| 8MT175V-150-VSS42 | 150 | 1,5 |
| 8MT175V-200-VSS42 | 200 | 1,6 |
| 8MT175V-50-VSS42 | 50 | 1,0 |
| 2AB175V | – | 0,45 |
| 3UBP175V | – | 0,3 |
