9S75M-AL – Микрометрический винт

  • Диапазон перемещения 5, 10, 15, 20, 25, 30, 50 мм
  • Чувствительность 1 мкм
  • Резьба M6x0.5 (М10×0.5 – по заказу)
  • Цена деления шкалы 10 мкм
SKU: 9S75M-AL Category:

Description

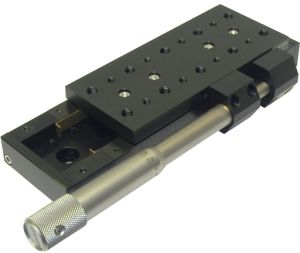

Микрометрические винты 9S75M-AL, 9S75ML-AL имеют резьбу M6x0,5. Чувствительность позиционирования достигает 1 мкм (0,5 мм за оборот). Резьба для крепления M10x1 (возможно изготовление винтов с резьбой M10x0,5 – по заказу). Если шкала не видна можно повернуть зажим, на котором она нанесена, пока шкала не окажется в удобном для наблюдения положении. Цена деления шкалы 0,01 мм. Винты производятся с семью различными диапазонами перемещения. 9S75M-AL, 9S75ML-AL используются в держателях зеркал и линейных трансляторах компании Standa, а также могут быть использованы в позиционерах других производителей.

Микрометры с ручкой из нержавеющей стали не имеют -AL в конце кода и изготавливаются по запросу. Пример: 9S75M-30.

Особенности

  • Диапазон перемещения 5, 10, 15, 20, 25, 30, 50 мм
  • Разработан специально для задач микропозиционирования
  • Материал – нержавеющая сталь
  • Наконечник – шарик из закаленной стали
  • Позиционирование с чувствительностью 1 мкм
  • Цена деления шкалы 10 мкм
  • Обеспечивает плавное перемещение
  • Медная втулка
  • Ручка из нержавеющей стали или алюминия



Характеристики

Характеристики

Информация для заказа

Код заказа Номинальный ход, мм Максимальный ход, мм Длина, мм Вес, кг
9S75M-10 10 13 54 0,04
9S75M-10-AL 10 13 54 0,04
9S75M-15 15 17 60 0,04
9S75M-15-AL 15 17 60 0,04
9S75M-20 20 22 70 0,05
9S75M-20-AL 20 22 70 0,05
9S75M-25 25 27 81 0,06
9S75M-25-AL 25 27 81 0,06
9S75M-30 30 32 92 0,08
9S75M-30-AL 30 32 92 0,08
9S75M-5 5 7 40 0,03
9S75M-5-AL 5 7 40 0,03
9S75M-50 50 52 136 0,10
9S75M-50-AL 50 52 136 0,10
9S75ML-10 10 13 54 0,04
9S75ML-10-AL 10 13 54 0,04
9S75ML-15 15 17 60 0,04
9S75ML-15-AL 15 17 60 0,04
9S75ML-20 20 22 70 0,05
9S75ML-20AL 20 22 70 0,05
9S75ML-25 25 27 81 0,06
9S75ML-25-AL 25 27 81 0,06
9S75ML-30 30 32 92 0,08
9S75ML-30-AL 30 32 92 0,08
9S75ML-5 5 7 40 0,03
9S75ML-5-AL 5 7 40 0,03
9S75ML-50 50 52 136 0,10
9S75ML-50-AL 50 52 136 0,10



Документация

Видео

Бренд

Standa

Компания Standa была основана в Вильнюсе, Литва, в 1987 году, и в настоящее время в компании работает более 150 сотрудников. Standa имеет собственную производственную базу, в которую входят токарные, фрезерные и шлифовальные станки с ЧПУ. В настоящее время компания разрабатывает и производит лазеры с диодной накачкой, оптико-механические компоненты и современные устройства управления движением. перейти на сайт
