4-х канальный преобразователь-усилитель
Description
Особенности
- Поставляется с пустыми разъемами для подключения к любому резистивному мостовому преобразователю
- Светодиодные индикаторы баланса моста визуально указывают на то, что ненагруженные преобразователи находятся в нулевом состоянии на выходе
- Усиление сигналов от резистивных тензодатчиков и других преобразователей с резистивным мостом
- Используется со многими различными типами резистивных преобразователей
- Датчики сопротивления WPI подключаются напрямую
- Поддерживает полный резистивный мост или несимметричный режим
- Контроль смещения выхода
- Четыре диапазона усиления от 1 до 1000 ?
- Обеспечивает напряжение «возбуждения» для резистивных мостовых преобразователей

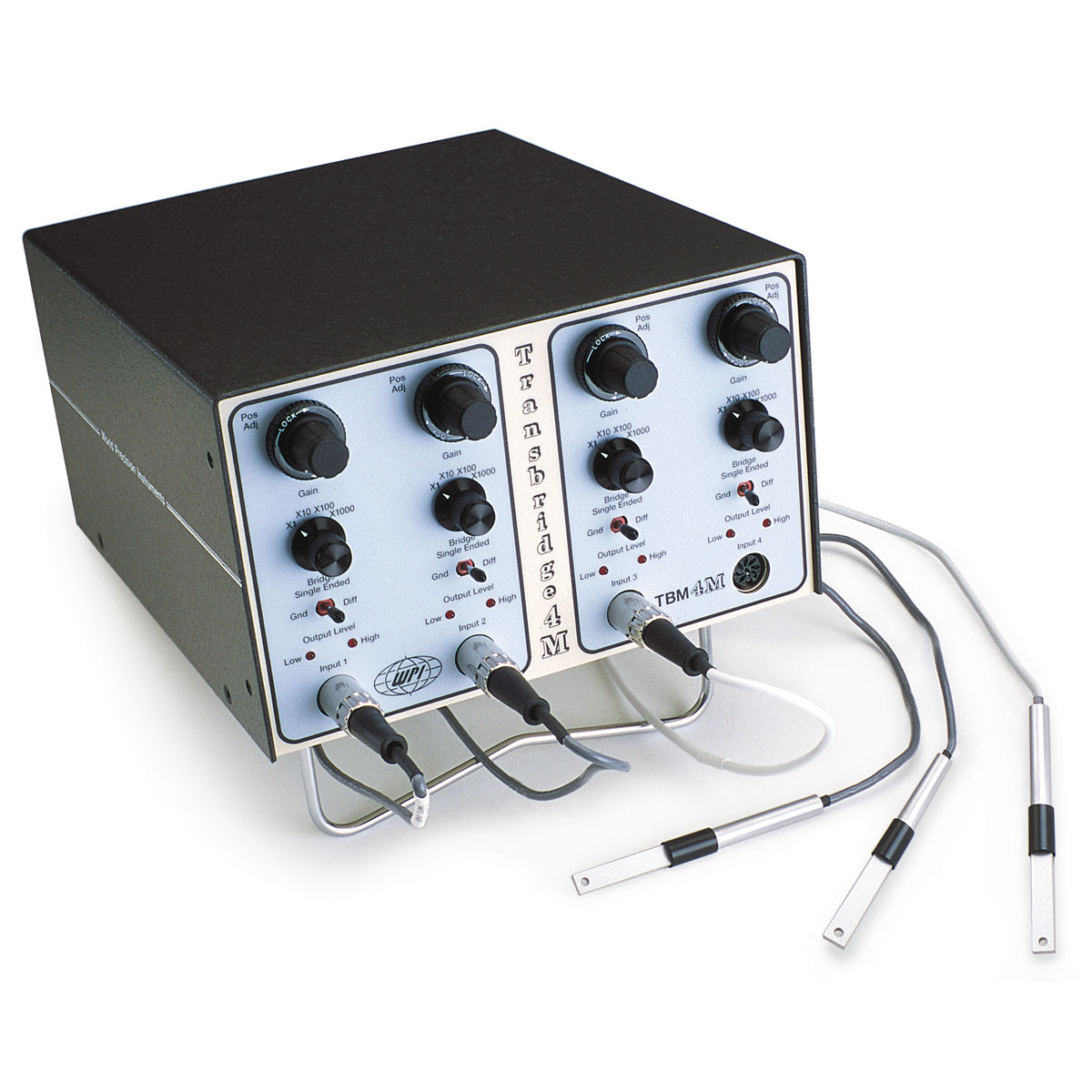

Transbridge (TBM4M) – это четырехканальный аналоговый преобразователь-коллектор, специально разработанный для усиления сигналов выходного напряжения от датчиков давления, силы, смещения и температуры, а также от множества других источников сигналов. Аналоговые выходные сигналы доступны из каждого канала для ввода в систему сбора данных для цифровой обработки сигналов в компьютере. Каждый канал содержит регулируемый источник питания 10 В (+5 и -5 В) для подачи питания постоянного тока на преобразователи, а также прецизионный дифференциальный усилитель с выбираемым усилением напряжения и регулируемым регулятором положения.
Преобразователи могут быть подключены к Transbridge через любой из 8-контактных разъемов на передней панели. Четыре запасных 8-контактных разъема DIN поставляются с каждым прибором, чтобы вы могли перепрограммировать кабели датчиков других производителей и подключать их к Transbridge. Каждый канал Transbridge может использоваться независимо либо в режиме полного моста, либо в режиме полумоста. Для типов преобразователей, отличных от резистивных мостов, таких как активные транзисторные схемы, магнитные, фотоэлементы или пьезоэлектрические устройства, дифференциальные усилители прибора могут по-прежнему эффективно использоваться для усиления сигнала в дифференциальном (полный мост) и несимметричном (полумостовой) режимах.
Технические характеристики
| Каналы | 4 |
| Усиление напряжения | х1, х10, х100, х1000 |
| Регулировка смещения напряжения | ± 50 мВ |
| Шум | 0,4 мкВ (от 0,1 до 10 Гц, G = 100) |
| Линейность | ± 0,001% от полной шкалы G = 1; ± 0,01% от полной шкалы, G- = 1000 |
| Размах выходного напряжения | ± 10 В |
| Максимальный выходной ток | 2 мА |
| Входное сопротивление, каждый вход | 10 10 Ом |
| Возбуждение преобразователя | 10 В постоянного тока (± 5 В) прибл. |
| Полоса пропускания, слабый сигнал | 1 МГц (x1), 80 кГц (x10), 10 кГц (x100), 1,0 кГц (x1000) |
| Предохранитель (старые модели) | 120 В: 0,12 А, медленный, 0,25 x 1,25 дюйма США 230 В: 0,06 А, медленный, 0,25 x 1,25 дюйма США |
| Предохранитель (модели 2019 г.) | 120 В: 0,12 А, медленный, 5 x 20 мм, метрический 230 В: 0,06 А, медленный, 5 x 20 мм, метрический |
| Размеры | 8,5 x 5,12 x 10 дюймов (21,6 x 13 x 25,44 см) |
| Вес с упаковкой | 11 фунтов (5 кг) |
Информация для заказа
| Код заказа | Описание |
| SYS-TBM4M | 4-х канальный преобразователь-усилитель |
