Миниатюрный микропозиционер MM1 и MM3
Description
Особенности
- Компактный
- Обеспечивает точное и плавное движение без люфта
- Подходят для выполнения инъекций ооцитов с помощью инъектора Nanoliter
- Микропозиционер MM3-3 открывается на 0-4 мм
- Точное и плавное движение
- Максимальное колебание менее 1 мкм

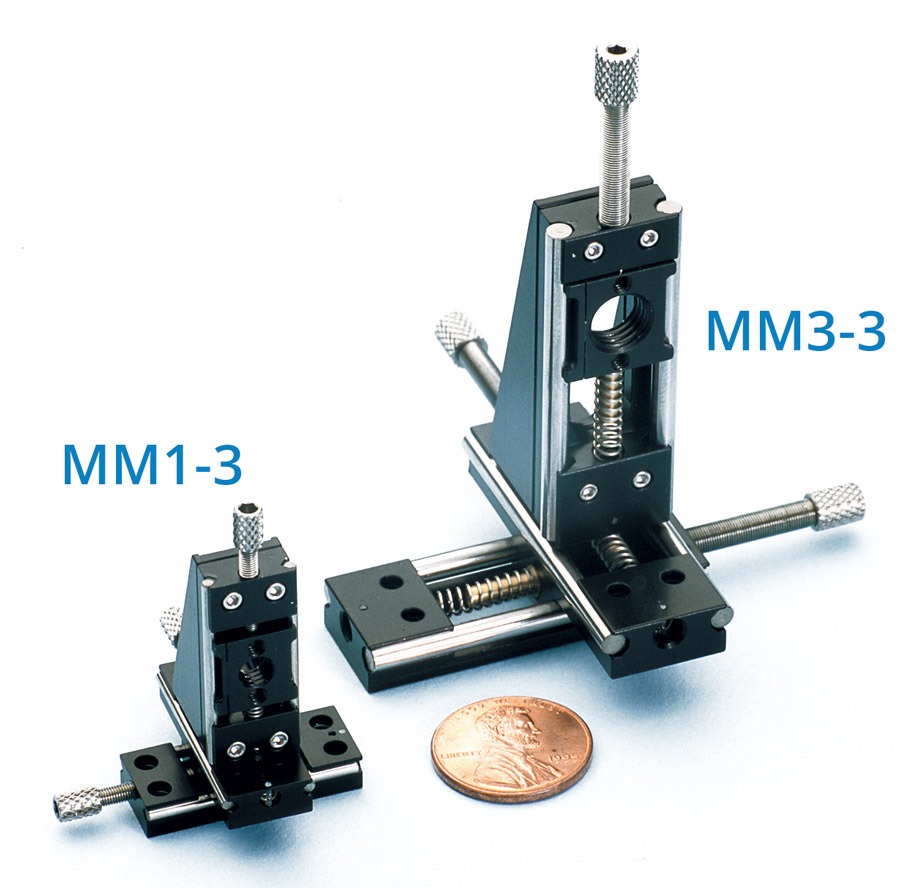

Микропозиционер MM1 имеет размеры всего 5 x 11 x 26 мм с ходом 3 мм. Он обеспечивает точное и плавное движение без люфта, имеет положительную подпружиненную каретку, прямолинейность в пределах 1 микрона и максимальное колебание менее 1 микрона. Он имеет точную регулировку винтом. Квадратная монтажная поверхность 10 мм имеет центральное отверстие диаметром 3,9 мм для передачи и/или монтажа. Конфигурация оси XYZ. Доступен в конфигурациях с одной осью X ( MM1 ), XY, XYZ ( MM1-3 ). Устройство можно приобрести с дополнительным магнитным основанием (MM1-ALL или MM3-ALL).
Микропозиционер MM3 имеет размеры всего 7 ? 17 ? 44 мм с ходом 13 мм. Он обеспечивает точное и плавное движение без люфта, имеет положительную подпружиненную каретку, прямолинейность в пределах 1,5 мкм и максимальное колебание менее 1,5 мкм. Он имеет точную регулировку винтом. Квадратная монтажная поверхность 13 мм имеет центральное отверстие с резьбой 7 мм для передачи и/или монтажа. Доступен в конфигурациях с одной осью X ( MM3 ), XY, XYZ ( MM3-3 ).
Технические характеристики
| Характеристики | ММ1 / ММ1-3 | ММ3 / 3ММ3-3 |
| Шаг | 3 мм | 0,5 дюйма (13 мм) |
| Шаг (максимальный) | 1,0 мкм на 3 мм хода | 1,5 мкм на 13 мм хода |
| Возвратная сила | 113-312 г | 6-20 унций (170-56 г) |
| Вес | 12 г / ось | 48 г / ось |
| Шаг винта | 80TPI | 80TPI |
| Люфт | 0 (без шариковых подшипников) | 0 (без шариковых подшипников) |
| Чувствительность | 0,5 мкм | 0,5 мкм |
| Колебание (максимум) | 10 мкрад (2 угл. сек) (без шарикоподшипников) | 0,01 лмрад |
| Термостойкость | 15 ° -75 ° С | 15 ° -75 ° С |
| Грузоподъемность | ||
| Прямая верхняя или боковая нагрузка | 0,25 кг | 0,34 кг |
| При толчке | 0,5 кг | 1 кг |
| Отвод | См. возвратную силу, как указано выше | См. возвратную силу, как указано выше |
| При наклоне | 3 дюйма-унции (210 г-см) | 6 дюймов-унций (420 г-см) |
| При кручении | 1,5 дюйма – унция (105 г-см) | 3 дюйма-унции (210 г-см) |
| Диафрагма | Резьбовое отверстие 3,9 мм, резьба 8-32 | Отверстие с резьбой 7 мм, резьба 5 / 16-16 |
| Отделка | Черный анодированный | Черный анодированный |
| Размеры (без удлинителя ходового винта) | X одноступенчатый : 26,2 x 11,2 x 5,1 мм -XY (2-осевой): 26,2 x 26,2 x 10,2 мм -XYZ (3-осевой): 26,2 x 26,2 x 36,3 мм |
17,4 x 0,66 x 0,29 дюйма (44,2 x 16,8 x 7,4 мм) |
Информация для заказа
| Код заказа | Ось | Шаг | Магнитная база |
| MM1 | 1 ось | 3 мм | Нет |
| ММ1-3 | 3 оси | 3 мм | Нет |
| MM1-ALL | 3 оси | 3 мм | Да |
| MM3 | 1 ось | 13 мм | Нет |
| ММ3-3 | 3 оси | 13 мм | Нет |
| MM3-ALL | 3 оси | 13 мм | Да |
