Модуль усилителя преобразователя BRIDGE8
Description
Особенности
- Большое количество каналов (1–8)
- Выходные светодиоды подтверждают баланс выходного сигнала преобразователя
- Широкий выбор датчиков силы
- Измерение мышечной силы
- Широкий диапазон фиксированных коэффициентов усиления с независимой регулировкой переменного усиления
- Фильтр низких частот
- Совместимость с несимметричным или дифференциальным преобразователем
- Коррекция сдвига выходного сигнала двойного диапазона
- Независимый выключатель питания модуля
- Обеспечивает возбуждение датчиков ± напряжение

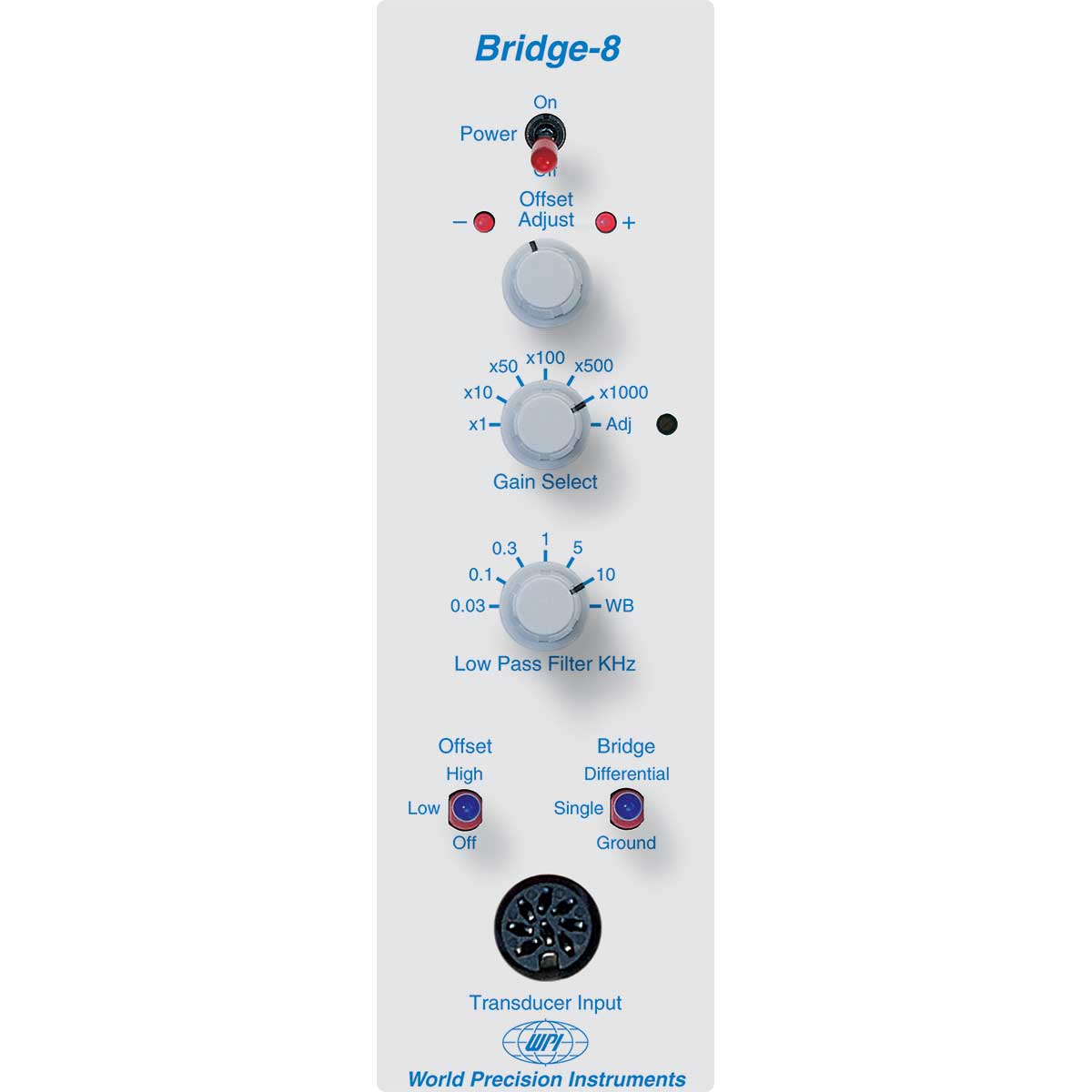

Bridge8 – это модульная система усилителей, монтируемая в стойку. Она специально разработана для использования в качестве усилителя формирования сигнала с тензодатчиками и другими преобразователями с горизонтальной ориентацией. Bridge8 включает дифференциальные усилители с высоким входным сопротивлением, высоким подавлением синфазных помех и входными клеммами с малым током утечки для работы с низким уровнем шума. Bridge8 также имеет полумостовой переключатель и смещение канала. Для измерения силы, температуры, давления и освещенности доступен широкий выбор датчиков WPI. Любая комбинация модулей ISO-DAM8A или Bridge8 может быть объединена в одном корпусе.

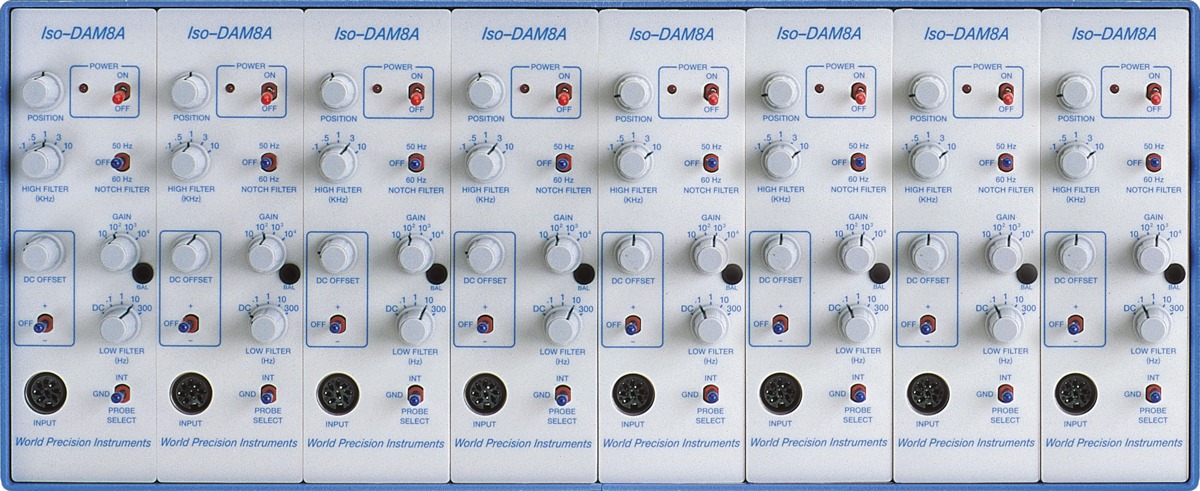

Корпус ISDB (74030) вмещает до восьми модулей и включает блок питания. Вы можете включить любую комбинацию модулей преобразователя усилителя BRIDGE8 или одноканальных модулей ISO-DAM8A ( 74020 ). Если вы выбираете менее восьми модулей, вам необходимо заказать пустые панели ISDB (74050), чтобы заполнить пустые слоты. Биоусилители ISO-DAM8A включают 8-контактный разъем DIN с экранированным 5 -дюймовым кабелем. При заказе укажите сетевое напряжение.
Технические характеристики
| Входное сопротивление | > 10 12 Ом |
| Усиление | 1, 10, 50, 100, 500, 1000 |
| Входной ток утечки | 0,1 пА в 25 ° C |
| Регулировка смещения напряжения | ± 50 мВ (низкое); ± 100 мВ (высокое) |
| Выходное напряжение усилителя | ± 4,4 В (10 мА, макс.) |
| Напряжение возбуждения | 10 В (± 5,0 В) 100 мА, макс. |
| Входной эквивалентный шумовой сигнал | <0,4 мкВ (2 мкВ размах) 0,1-10 Гц усиление> 10 <3 мкВ (15 мкВ размах) 0,1-100 Гц усиление> 10 |
| Полоса фильтра нижних частот (кГц) | 0,03, 0,1, 0,3, 1, 5, 10, широкополосный RC Butterworth 6 дБ/октав |
| Размеры корпуса системы | 7 x 17 x 9,2 дюйма |
| Вес с упаковкой | От 10 до 21 фунта (от 4,5 до 9,5 кг) |
Информация для заказа
| Код заказа | Описание |
| BRIDGE8 | Модуль усилителя преобразователя |
