Description

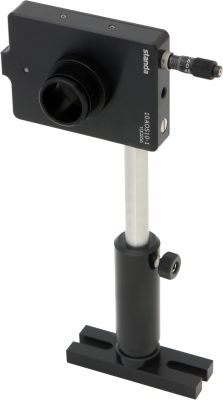

10AOS10-1 – компактная оптическая щель с регулируемой шириной. С помощью точного микрометра, устройство обеспечивает точное выставление двух лезвий, центрированных одинаково относительно сквозного отверстия корпуса (с одной стороны отверстие – M27x1, а с другой – ?26 мм). На лезвия нанесено черное покрытие для уменьшения нежелательных отражений.

Значение зазора изменяется от полностью закрытого положения до 10 мм. Конструкция рассчитана таким образом, что фактическая ширина щели равна удвоенному значению показаний микрометра, то есть соотношение составляет 1: 2 (при перемещении микрометра на 5 мм, расстояние между створками равно 10 мм).

В полностью закрытом положении два лезвия соприкасаются. Однако, дефекты створок и их степень параллельности могут привести к образованию зазора до 20 мкм.

Особенности

• Варьируемая ширина щели от 0 до 10 мм
• Резьбовое сквозное отверстие M27x1 в центре корпуса
• Тонкий и компактный дизайн
• Соотношение между микрометром и фактическим зазором1:2
• Максимальный зазор в закрытом положении 20 мкм
• Модели, оптимизированные для работы в вакууме – по запросу

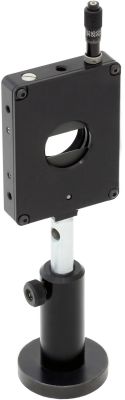

Сверху и снизу корпуса, регулируемая оптическая щель 10AOS10-1 имеет крепежные отверстия M6x7. Они выровнены относительно оптической оси и совместимы со стандартными стрежнями и стойками Standa. В дополнение к ним, на боковой стороне корпуса предусмотрено еще два отверстия M4x5.

Для увеличения автоматизации решаемой задачи доступна моторизованная версия 10MAOS10-1.
