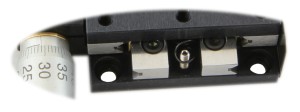

7T184-13 – Линейный транслятор на шарикоподшипнике
- Тип-транслятор с низким профилем
- Тип привода- боковой
- Диапазон перемещения 13 мм
- Чувствительность 1 мкм
- Максимальная горизонтальная нагрузка 10 кг
Description
Особенности
- Компактный дизайн
- Прецизионное перемещение
- Диапазон перемещения 13 мм
- С фиксацией положения
- Прямое соединение в X-Y конфигурацию
- Соединяется напрямую с трансляторами серии 174 и 184
Два транслятора 7T184-13 собираются в X-Y конфигурацию. Два транслятора 7T184-13 и 7VT174-10 собираются в XYZ конфигурацию. Три транслятора 7T184-13 собираются в XYZ конфигурацию. Угловой кронштейн 2AB174 для XYZ сборки и используется только с трансляторами 7T184-13. Основание 3UBP-03 используется для крепления транслятора к плоским поверхностям, например, к оптическому столу. Модель с большей регулировочной ручкой 7T184-13-001 – по запросу.
Технические характеристики
Характеристики
Тип движения- боковая сторона
Диапазон хода 13мм
Чувствительность 1 мкм
Угловое отклонение <200 мкрад
Точность отслеживания 2 мкм
Точность чтения 5 мкм (половинное деление)
Грузоподъемность
-По горизонтали 10 кг
-По вертикали 3 кг
Шаг ходового винта 0,5 мм
Материал корпуса -алюминий черный анодированный
Вес 0,12 кг
Сборки: XY напрямую, Z- 2AB174
Информация для заказа
| Код заказа | Описание |
| 7Т184-13 | Линейный транслятор на шарикоподшипнике |
