7T228T-9S35M-5 – Микротранслятор с микрометром
- Тип- микротранслятор
- Диапазон перемещения 4 мм
- Чувствительность 1 мкм
- Максимальная горизонтальная нагрузка 1 кг
- Максимальная вертикальная нагрузка 0,2 кг
Description

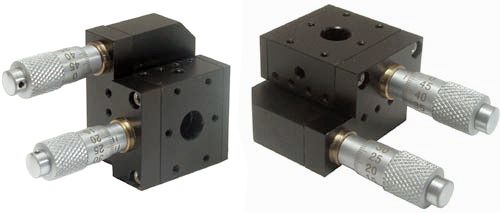

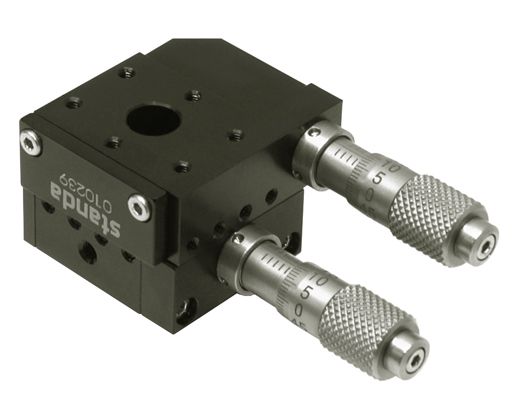

Микротранслятор 7T228T-9S35M-5 обеспечивает плавное прецизионное перемещение вдоль по двум осям. Мини микрометры 9S35 расположены так, что управление узлом осуществляется с одной стороны, поэтому 7T228T-9S35M-5 очень удобны в оптических схемах с небольшим расстоянием между элементами. Диапазон перемещения составляет 4 мм с чувствительностью 1 мкм. Имеет монтажные отверстия М2. Транслятор имеет имеет апертуру диаметром 7 мм. Таким образом, он идеально подходит для использования в качестве держателя диафрагм. Транслятор может напрямую крепиться к монтажным плитах и другому оборудованию Standa с использованием крепежных отверстий М2 и М3. Угловые кронштейны 2АВ128 позволяют использовать транслятор с другими узлами. Основание и платформа изготовлены из алюминия с черным анодированным покрытием.
Особенности
- Ультракомпактная конфигурация
- Прецизионное прямолинейное перемещение
- Диапазон X-Z или X-Y перемещения 4 мм
- Точные винты с шагом 0.25 мм (100 витков резьбы на дюйм)
- Высокоточные шарикоподшипники
Технические характеристики
Характеристики
Диапазон хода 4 мм
Чувствительность 1 мкм
Точность отслеживания 2 мкм
Точность чтения 5 мкм
Грузоподъемность:
-По горизонтали 1 кг
-По вертикали 0,2 кг
Вес 0,1 кг
Информация для заказа
| Код заказа | Описание |
| 7T228T-9S35M-5 | Микротранслятор с микрометром |
