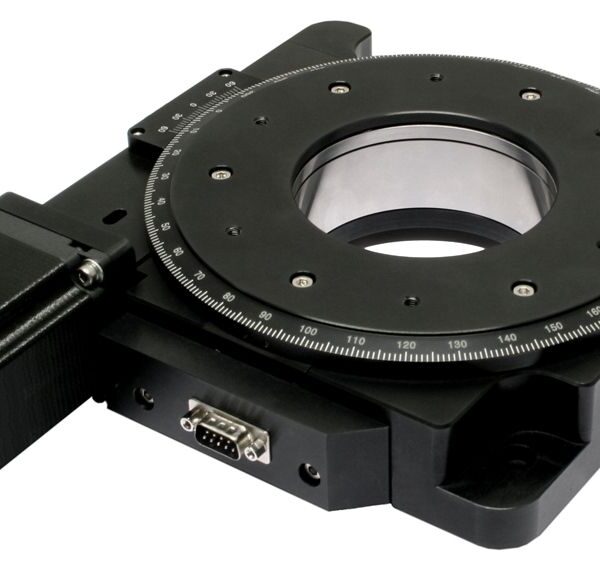

8MRB240-152-59 – Большая моторизованная поворотная платформа
- Диапазон вращения 360°
- Разрешение на полном шаге 10,8’
- Разрешение на 1/8 шага 81”
- Максимальная осевая нагрузка 100 кг
- Максимальная радиальная нагрузка 40 кг
Description
Этот транслятор – прекрасный пример личного подхода компании Standa к клиентам и гибкости индивидуального дизайна. Устройство было разработано в сотрудничестве с компанией-производителем микрочипов для работы с кремниевыми пластинами. Чтобы обеспечить удобство использования, Standa предлагает две модификации:
1. 8MRB240-152-59 с двигателем, расположенным сверху платформы.
2. 8MRB240-152-59D с двигателем, расположенным снизу платформы.
Особенности
- Световой диаметр отверстия 152.4 мм (6”)
- Максимальная нагрузка до 150 кг
- Относительно компактные размеры
- Высокая скорость
- Мотор может быть закреплен сверху или снизу по отношению к платформе
- Версия для работы в вакууме
Технические характеристики
Характеристики
Ремень безопасности 1:10
Чистая диафрагма 152,4 мм (6 дюймов)
Диапазон вращения 360 ° непрерывно
Разрешение:
-на полном ходу 10,8 ‘
-с шагом 1/8 81 ”
Повторяемость:
-однонаправленная 6 ‘
-двунаправленная 15 ‘
Точность 15 ‘
Максимальная скорость 120 об / мин
Грузоподъемность
-осевая 100 кг
-радиальная 40 кг
-крутящий момент 60 Нм
Концевой выключатель – оптоэлектронный
Разъем двигателя DB9 (М)
Шаговый двигатель 5918
Рекомендуемые контроллеры 8SMC5-USB
Масса 5,1 кг
Опорный переключатель оптопары-1
Полярность переключателя нажато- закрыто
Информация для заказа
| Код заказа | Описание |
| 8MRB240-152-59 | Большая моторизованная поворотная платформа (шаговый двигатель сверху) |
| 8MRB240-152-59-MEn2 | Большая моторизованная поворотная платформа с энкодером (шаговый двигатель сверху) |
| 8MRB240-152-59D |
Большая моторизованная поворотная платформа (шаговый двигатель снизу) |
| 8MRB240-152-59D-MEn2 | Большая моторизованная поворотная платформа с энкодером (шаговый двигатель снизу) |
