8MRB450-350-60 – Моторизованный поворотный столик с большой апертурой
- Диапазон вращения 360° (непрерывное)
- Разрешение на полном шаге 8,64’
- Разрешение на 1/8 шага 64,8”
- Максимальная осевая нагрузка 150 кг
- Максимальная радиальная нагрузка 150 кг
Description
Standa представляет моторизованную поворотную платформу с большой апертурой 8MRB450-350-60, которая обеспечивает высокую точность позиционирования в сочетании с высокой грузоподъемностью. Корпус транслятора изготовлен из алюминия с черным анодированным покрытием и имеет единый монолитный дизайн. Точность вращения обеспечивается за счет прецизионных подшипников и системы ременного привода – все это обеспечивает улучшенную жесткость без ущерба для динамических характеристик. Позиционер управляется шаговым двигателем (или сервоприводом по запросу) с программируемым режимом деления шага для обеспечения углового позиционирования с разрешением порядка дуговой минуты.
Особенности
- Прецизионная моторизованная поворотная платформа, обеспечивающая непрерывное вращение
- Световой диаметр отверстия 350 мм
- Максимальная нагрузка 150 кг.
- Низкий профиль
- Скорость до 53 об/мин
- Модель для работы в вакууме (10-3 Торр) – по запросу
Технические характеристики
Характеристики
Ремень безопасности 1: 12,5
Чистая диафрагма 350 мм (13,78 дюйма)
Диапазон вращения 360 ° непрерывно
Разрешение:
-на полном ходу 8,64 ‘
-с шагом 1/8 64,8 ”
Повторяемость:
-однонаправленный 0 ° 01 ’30’ ‘
-двунаправленный 0 ° 02 ’00’ ‘
Точность 0 ° 04 ’00’ ‘
Колебание 0 ° 00 ’50’ ‘
Максимальная скорость 53 об / мин
Грузоподъемность:
-осевой 150 кг
-радиальная 150 кг
-крутящий момент 230 Нм
Концевой выключатель- датчики Холла
Разъем двигателя DB9 (М)
Шаговый двигатель 6018
Рекомендуемые контроллеры 8SMC5-USB
Вес 17,6 кг
Опорный переключатель оптопары- 1
Полярность переключателя нажато- закрыто
Длина кабеля по умолчанию 1,6 м
Информация для заказа
| Код заказа | Описание |
| 8MRB450-350-60 | Моторизованный поворотный столик с большой апертурой (шаговый двигатель сверху) |
| 8MRB450-350-60-MEn2 | Моторизованный поворотный столик с большой апертурой (шаговый двигатель сверху) |
| 8MRB450-350-60D |
Моторизованный поворотный столик с большой апертурой (шаговый двигатель снизу) |
| 8MRB450-350-60D-MEn2 |
Моторизованный поворотный столик с большой апертурой (шаговый двигатель снизу) |

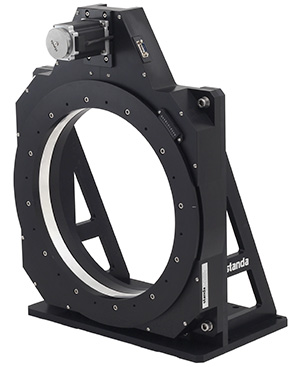

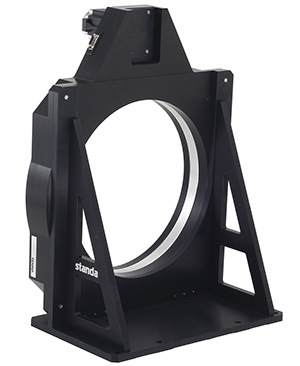

| 2AB450-350 |
Угловой кронштейн |
